La structure de base d'un moule d'injection se compose de deux parties : le moule fixe et le moule mobile. La partie fixe est montée rigidement sur le plateau stationnaire de la presse à injecter, tandis que la partie mobile est fixée au plateau mobile. Cette configuration fondamentale permet la réalisation de systèmes avancés tels que les moules d'injection plastique de précision, les systèmes de moules à canaux chauds multicavités, la technologie de moulage assisté par gaz et les moules à noyau rétractable. Comprendre le fonctionnement de chaque type de structure, avec ses paramètres spécifiques et ses données de performance, aide les fabricants à choisir l'outillage adapté aux pièces complexes, à réduire les temps de cycle et à éviter les erreurs de conception coûteuses.
1. Moitiés de moule fixes et mobiles : la base de tout moule d’injection
Chaque moule d'injection repose sur un alignement précis entre ses deux moitiés, fixe et mobile. En fonctionnement, des systèmes de fermeture hydrauliques génèrent une force de verrouillage de 500 à 5 000 tonnes pour maintenir le moule fermé pendant l'injection. Des colonnes de guidage de précision, d'un diamètre de 20 à 50 mm et d'une rectitude inférieure ou égale à 0,01 mm/m, garantissent l'alignement du moule d'injection sur des millions de cycles.
Données clés :
Plage de force de serrage : 500 à 5 000 tonnes
Rectitude de la colonne de guidage : ≤ 0,01 mm par mètre
Dureté de l'acier à moules : HRC 50–55 pour les applications de précision
Pour un moule à canaux chauds multicavités, une répartition uniforme de la matière fondue est essentielle. Les collecteurs chauffants maintiennent la variation de température du plastique à ±3 °C maximum dans toutes les cavités. Sans cet équilibre thermique, un moule d'injection à 8 ou 16 cavités produira des pièces non conformes.
2. Moules d'injection plastique de précision : obtention de tolérances de ±0,005 mm
Lorsque la géométrie des composants exige une précision micrométrique, les moules d'injection plastique de précision constituent la seule solution. Ces moules utilisent des aciers à outils trempés (HRC 50–55) et des surfaces de cavité à finition fine (Ra < 0,8 μm). Tolérances typiques : ±0,005 mm pour les dimensions critiques.
Pourquoi choisir des moules d'injection plastique de précision ?
Les boîtiers de dispositifs médicaux nécessitent une tolérance de ±0,01 mm sur les éléments à enclenchement.
Les connecteurs électroniques exigent un espacement des broches de ±0,005 mm.
L’amortissement des vibrations et le contrôle de la température (±1°C) sont obligatoires.
Un moule d'injection plastique de précision intègre également des capteurs IoT qui suivent en temps réel la force de fermeture, la pression de fusion et la température de la cavité. Ces données permettent de réduire le taux de rebut de 20 % par rapport aux moules conventionnels. Pour une production d'un million de pièces, cette économie justifie à elle seule le coût initial plus élevé de l'outillage.
3. Moule à canaux chauds multicavités : rendement élevé et uniformité thermique
Un moule à canaux chauds multicavités élimine les canaux froids, réduisant ainsi les pertes de matière de 15 à 35 %. Le système de collecteurs chauds maintient la température de fusion entre 180 °C et 320 °C avec une uniformité de ΔT ≤ 3 °C pour toutes les gouttes. Ceci est essentiel pour les biens de consommation, les emballages et les pièces intérieures automobiles.
Paramètres de fonctionnement d'un moule à canaux chauds multicavités :
Nombre de cavités : généralement 4, 8, 16, 32 ou 64
Équilibre des canaux : variation de débit ≤ 2 % entre les cavités
Réduction du temps de cycle : 20 à 40 % par rapport aux moules à canaux froids
Pour un moule à canaux chauds multicavités à 32 cavités produisant des capsules de bouteilles, le temps de cycle peut passer de 12 à 8 secondes, augmentant ainsi la production journalière de 50 000 unités. Cependant, l’équilibrage des canaux doit être validé par une analyse d’écoulement du moule ; sinon, certaines cavités seront partiellement remplies tandis que d’autres présenteront des bavures.
4. Moule assisté par gaz : réduction du poids et élimination des retassures
Un moule à injection de gaz injecte de l'azote (pression : 5 à 20 MPa) dans le métal en fusion après un remplissage partiel. Le gaz creuse les parties épaisses, réduisant ainsi le poids des pièces de 15 à 30 % et éliminant les retassures sans allonger le temps de cycle.
Applications typiques d'un moule à assistance gazeuse :
Pare-chocs automobiles (réduction de poids : 2,5 kg par pièce)
Accoudoirs de chaise de bureau (élimination des marques d'évier)
Poignées pour gros appareils électroménagers (rigidité améliorée)
Le moment de l'injection de gaz est crucial : 0,5 à 1 seconde après le début de l'injection. La pression résiduelle de gaz (1 à 2 MPa) en fin de refroidissement facilite l'éjection de la pièce. Comparé aux moules d'injection classiques, un moule à injection assistée par gaz nécessite des vannes et des canaux d'injection supplémentaires, mais les économies de matière permettent souvent d'amortir le coût de l'outillage en 3 à 6 mois.

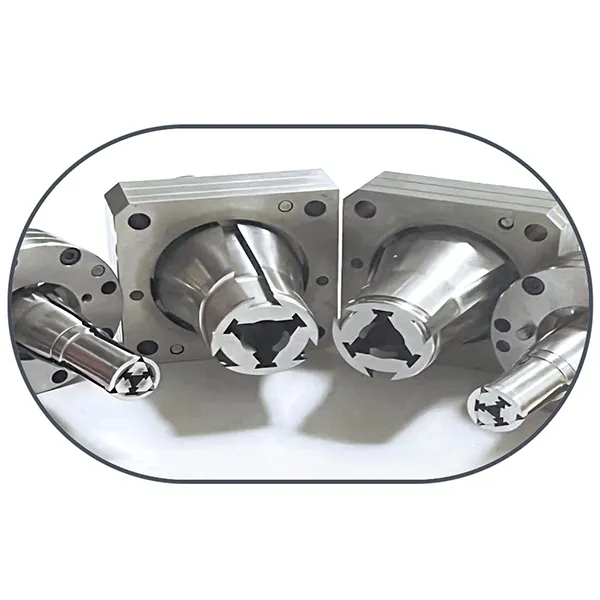

5. Moules à noyau pliable : démoulage des contre-dépouilles sans opérations secondaires
Pour les pièces présentant des contre-dépouilles, des filetages ou des cavités internes, les moules à noyau rétractable utilisent des actionneurs hydrauliques ou pneumatiques pour rétracter les noyaux segmentés. Tolérance de rétraction typique : ±0,02 mm. La vitesse de rétraction du noyau est réglable entre 0,1 et 0,5 m/s, évitant ainsi toute déformation de la pièce.
Pourquoi spécifier des moules à noyau pliable ?
Raccords de tuyauterie à filetage interne : aucun mécanisme de dévissage nécessaire
Poignées d'électroménager avec encoches pour une meilleure prise en main : élimination de l'usinage secondaire
Raccords pour fluides automobiles : surfaces d'étanchéité uniformes
Un moule à noyau rétractable peut être intégré à un moule à canaux chauds multicavités pour la production en grande série de pièces complexes. Par exemple, un outil à 8 cavités produisant des raccords coudés à 90° utilise des moules à noyau rétractable sur chaque cavité, ce qui permet d'obtenir un temps de cycle de 25 secondes contre 45 secondes avec les moules à dévissage traditionnels.
Comparaison : Quel type de moule d'injection structurel résout votre problème ?
| Type de moule | Paramètre clé | Application typique | Avantage |
|---|---|---|---|
| Moules d'injection plastique de précision | Tolérance ±0,005 mm | Dispositifs médicaux, électronique | Précision micrométrique |
| Moule à canaux chauds multicavités | Variation de température ≤±3°C | Emballage, biens de consommation | cycles 20 à 40 % plus rapides |
| Moule assisté par gaz | Pression du gaz : 5–20 MPa | Pare-chocs automobiles, chaises | réduction de poids de 15 à 30 % |
| Moules à noyau pliable | Rétraction du noyau 0,1–0,5 m/s | Raccords de tuyauterie, poignées | Élimine le dévissage |
| Moule d'injection standard | Force de verrouillage 500–5000 t | Parties générales | Coût d'outillage le plus bas |
Refroidissement, éjection et sécurité : des améliorations fondées sur les données
Quel que soit le type de structure, tout moule d'injection nécessite un refroidissement efficace. Les canaux de refroidissement conformes (diamètre 8 à 12 mm) maintiennent une température uniforme du moule avec un ΔT ≤ 5 °C, réduisant ainsi le temps de cycle de 15 % dans les applications de moules à canaux chauds multicavités. Le temps de refroidissement varie généralement de 10 à 40 secondes selon l'épaisseur de paroi.
Des éjecteurs (diamètre 4 à 10 mm) actionnés par des vérins hydrauliques éjectent la pièce. Dans un moule à assistance gazeuse, la pression résiduelle d'azote facilite le démoulage, réduisant ainsi la force d'éjection de 30 à 50 %.
Des dispositifs de sécurité utilisant des capteurs de proximité garantissent que le moule d'injection est complètement fermé avant l'injection, ce qui empêche les fuites de matériau, un point particulièrement critique pour les moules d'injection plastique de précision où les bavures compromettraient des tolérances serrées.
Conclusion : Choisir le bon type de moule d'injection structurel
Le choix entre les moules à noyau rétractable, les systèmes de moulage à assistance gazeuse, les moules d'injection plastique de précision et les moules à canaux chauds multicavités dépend de la géométrie des pièces, du volume de production annuel et des exigences de tolérance. Pour les contre-dépouilles, les moules à noyau rétractable sont la seule solution efficace. Pour les pièces épaisses, un moule à assistance gazeuse réduit le poids et les retassures. Pour les pièces de précision produites en grande série, les moules d'injection plastique de précision avec suivi IoT permettent d'atteindre des taux de rebut inférieurs à 2 %. Enfin, pour une productivité maximale, un moule à canaux chauds multicavités assure une uniformité thermique optimale sur plus de 32 cavités.
Longterm Manufacturing Solutions Ltd. conçoit les cinq types de structures et dispose de données de performance documentées, de la rectitude des colonnes de guidage au calage de l'injection de gaz. Contactez-nous pour analyser la conception de votre pièce et recevoir une recommandation technique basée sur le temps de cycle, les économies de matière et la durée de vie des outils.
